水量調度系統

發布日期：2020-11-30 瀏覽次數：23106

一、產品概述

水量調度系統是實現水資源配置的核心系統，水量調度系統包含水量調度日常業務處理子系統、年內水量分配方案編制子系統、實時水量調度子系統、應急調度子系統、水量統計與運行成本核算子系統、調度評價子系統、水量調度數據庫、水量調度模型、水量評價模型等的建設。

二、系統架構

根據調度中心的管理職能和水量調度的業務流程，水量調度系統由水量調度日常業務處理、年內水量分配方案編制、實時水量調度、水量統計與運行成本核算、水量調度評價等5個子系統和水量調度模型、水量調度數據庫組成，如下圖所示。

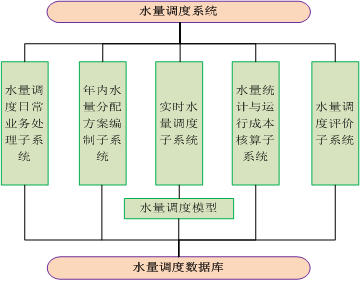

水量調度系統總體結構圖

三、產品功能

3.1日常業務處理子系統

水量調度日常業務處理子系統主要負責完成調度中心水量調度日常業務處理工作，是水量調度基礎數據的管理中心和各類動態數據的匯集管理中心，是水量調度工作人員業務平臺。水量調度日常業務處理子系統包含：用戶申請、方案編制請求、調度指令查詢、調水實時監視、供水險情監視、數據采集存儲和調度文檔管理。

3.2年內方案編制子系統

年內方案編制子系統主要是建立年內水量分配的業務工作流程，年內方案編制子系統是水量調度管理從宏觀控制到微觀調度的過渡層。年內方案編制子系統由工程概化、年方案編制與查詢、月方案編制與查詢組成。

3.3實時水量調度子系統

實時水量調度子系統的主要功能是在月調水計劃的基礎上編制安全可行的水量調度指令。該子系統是水量調度微觀優化管理的方案實施層，是水量調度系統與閘泵站監控系統的接口界面，是年內方案編制子系統月水量分配方案的工程運行表現。

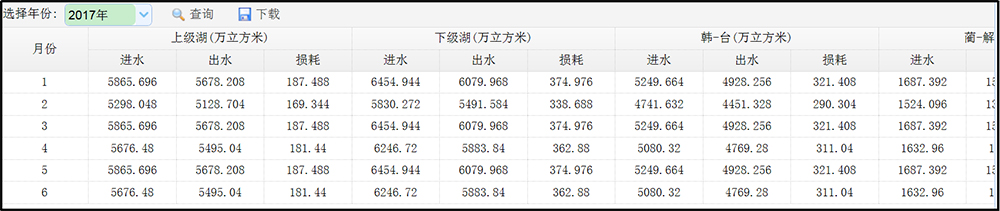

3.4水量統計子系統

3.5運行成本核算子系統

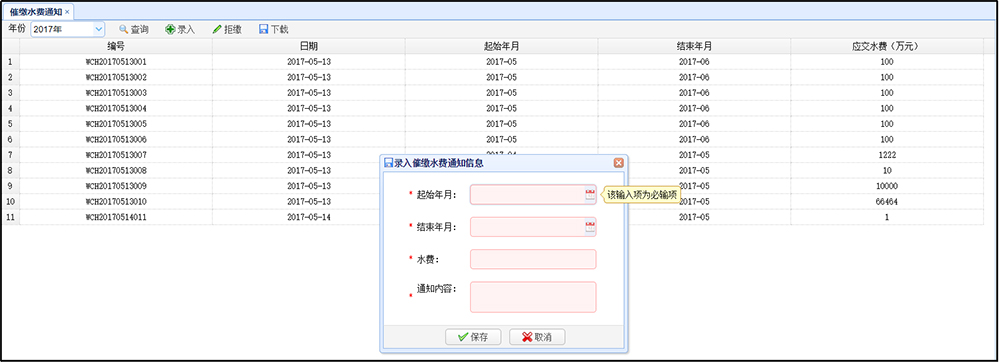

運行成本核算子系統由水價管理、水費計算、運行成本信息和歷史水費成本與成本對比四部分組成，同時為調度評價提供部分評價依據。

3.6水量調度評價子系統

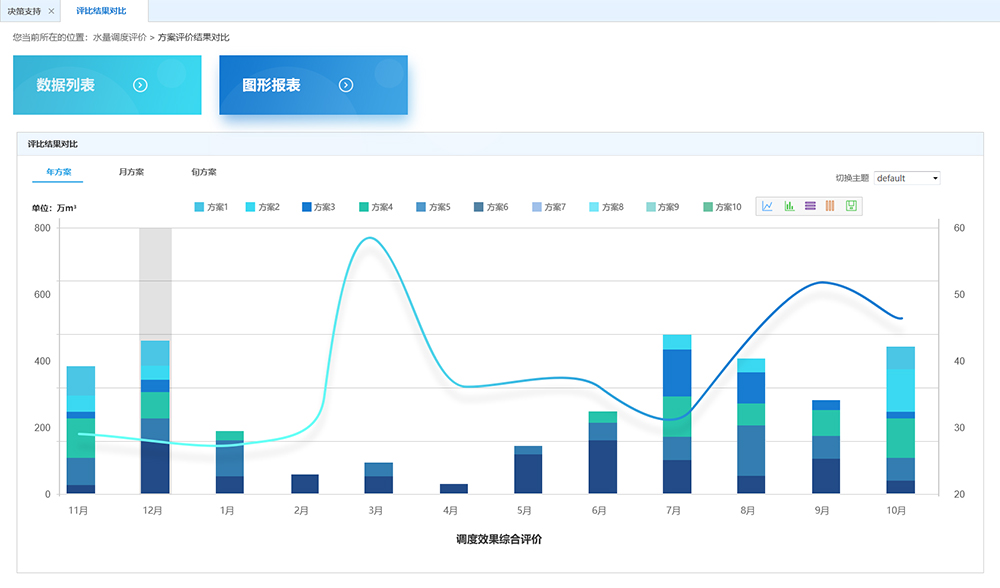

水量調度方案評價子系統是水量調度運行效果分析平臺，其目標是建立水量調度方案實施效果的評價指標、評價方法和評價模型，從計劃完成情況、供水程度、河道輸水穩定情況、供水效率、河道輸水能力等方面對水量調度結果進行評價，為滾動編制水量分配方案提供支持。

四、平臺特色/功能亮點

（1）水文水情信息處理及可用水資源綜合分析功能

通過統計分析模型，結合相關邊界條件可以掌握各水源地的可利用水資源總量和分布情況，為合理制定水量分配調度方案提供可靠的數據支持。

（2）需水量綜合分析統計功能

通過系統配置的需水量綜合分析功能，可按用戶類型（供水率要求不同）、需水類型、需水時間等條件進行需水量組合，為讓水資源得到更大限度利用提供支撐。

（3）經濟運行模擬功能

通過可用水資源綜合分析結果為基礎，根據需水量綜合分析統計成果，在盡可能滿足用戶需求前提下，可以擬定各用戶的水量分配方案，然后結合泵（閘）站運行現狀、峰谷峰時電價差異、水量損耗等條件，通過經濟運行模型驗證水量分配方案的經濟性。

（4）年、月、旬等調度計劃制定功能

經修正后的水量分配方案形成后，通過系統應能自動生成年、月、旬等較長時段的宏觀層面的調度計劃，并落實到日調度計劃，生成調度指令下發到現地泵（閘）站，現場泵（閘）站管理處（局）按管理局的調度指令組織生產。

（5）水量計量、運行成本核算功能

水量計量、運行成本功能可依據泵（閘）站的工情數據和各水量監測站的數據，對各處水量進行實時計量，并按水量損失分?jǐn)傇瓌t按日、旬、月、年進行引水量分時段統計，同時計及人工、電費、折舊等成本，折算出單位流量成本，為供水合同的簽訂、調度評價、效益分析、信息發布等提供數據支持。

（6）水量調度結果的分析評價功能

水量調度結果的分析評價功能是利用評價模型和評價指標對年、月、旬水量分配方案進行事后評價。各指標應內涵清晰、易于量化，判別方法應能夠弱化隨機影響、強化規律影響、淡化干擾因素，便于為動態修正調度方案服務。

（7）應急調度處理功能

應急調度處理功能可以按照水質監測系統、工程運行安全系統、防洪安全系統和工程安全系統等提出的針對險情的調度要求，生成相應的應急調度預案，發布應急調度指令，來滿足不同水量調度應急險情的要求。

五、技術特點

1.實時水量調度：根據實際調度狀態制定實時調度指令，該指令以面臨時段各泵（閘）站的目標流量及閾值，指令下發現地站執行；

2. 實時監控反饋：實時監控泵（閘）站監控系統的水量調度反饋，如偏離目標值超出閾值范圍，則重新制定調度目標、發布新的調度指令覆蓋原有指令；

3.靈活的水量分配原則：既能夠調用水量分配模生成全線水量調度方案，進行統一管理模式下的分配方案編制，又能適應應急調度，以及制定分段和局部調度方案；

4. 應急調度執行：當遇到緊急情況時，閘（泵）站可根據實際情況，對閘（泵）站進行操作，并發出告警信息，報告緊急情況和處理操作，應急調度系統做出應急調度方案，各閘（泵）站按照應急調度指令對閘門（泵組）進行統一的操作。

六、典型案例

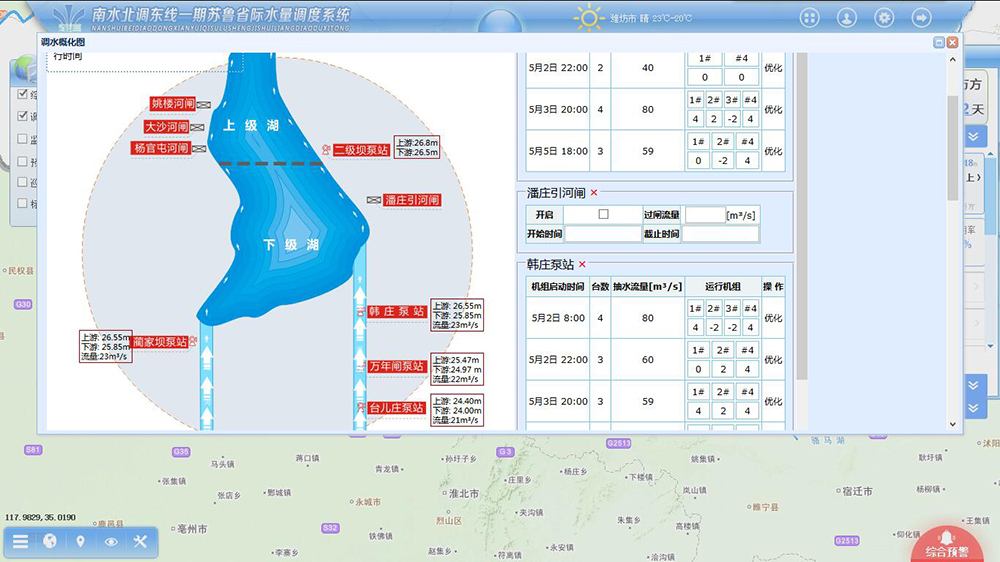

1、南水北調東線一期蘇魯省際工程調度運行管理系統
